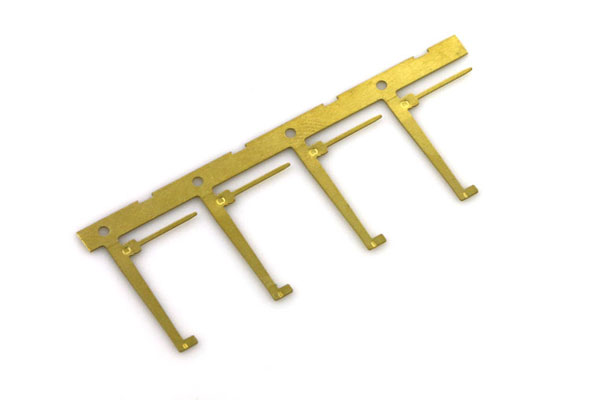

鈹銅端子是由鈹銅合金制成的端子，材質(zhì)為高鈹銅材，具有較高的硬度和良好的彈性系數(shù)。鈹銅的彈性系數(shù)是銅類(lèi)最佳的一種。鈹銅的力學(xué)性能（除材質(zhì)外，有抗拉強(qiáng)度、屈服強(qiáng)度、延伸率、硬度），也取決于熱處理工藝后的相應(yīng)組織。
一、鈹銅的特點(diǎn)：鈹銅具有高的強(qiáng)度和硬度,經(jīng)過(guò)時(shí)效熱處理抗拉強(qiáng)度可達(dá)到140Kg/m㎡,洛氏硬度C45。具有高的導(dǎo)電率最高可達(dá)到1ACS 60%。工藝性能優(yōu)良,雖然抗拉強(qiáng)度達(dá)到120Kg/m㎡,但伸長(zhǎng)率仍可達(dá)到9-20%,折彎90彎曲R/T比為1。尤其顯著的是抗應(yīng)力松弛性能和熱處理性能,在1000小時(shí)常時(shí)間暴露于高溫下仍能保持初始應(yīng)力的85%以上?？梢酝ㄟ^(guò)熱處理獲得不同等級(jí)的鈹銅合金。

二、鈹銅的熱處理：鈹銅的熱處理不同于鋼鐵的同季異構(gòu)原理,而是,溶質(zhì)原子、富集成硬化區(qū)的理論。合金必須具備高溫和溫較大差異的溶解度變化。高溫的溶解度經(jīng)過(guò)快速冷卻,包留在時(shí)溫,經(jīng)過(guò)以下過(guò)程:濃度偏聚區(qū)GP(I)→溶質(zhì)原子有亭化GP(II)→形成過(guò)渡相→形成平衡相。在315℃-330℃下時(shí)效硬化對(duì)所有狀態(tài)均產(chǎn)生最高的強(qiáng)度。較高的溫度在較短的時(shí)間內(nèi)達(dá)到峰值強(qiáng)度,但峰值強(qiáng)度降低。在較低溫度中加熱以較慢的速度增加強(qiáng)度。冷加工程度增加時(shí),達(dá)到峰值強(qiáng)度的保溫時(shí)間減少。

三、鈹銅端子的設(shè)計(jì)：在設(shè)計(jì)手機(jī)的JACK類(lèi)產(chǎn)品端子時(shí),我們選用了高強(qiáng)度的鈦銅,5000次ABILI試驗(yàn),拔出力達(dá)不到規(guī)格,選用鎳銅材料,雖然導(dǎo)電率達(dá)到要求,但是,拔出力和工藝折彎性能達(dá)不到要求。最終選用了鈹銅端子,因?yàn)殁斻~的YS/E（屈服強(qiáng)度/楊氏系數(shù)）大于其它銅材的系數(shù),可以獲得更大的變化和接觸壓力。從目前來(lái)看,某些材料在個(gè)別性能上能接近鈹銅,但是,就其綜合性能仍不能和鈹銅相媲美。在某些場(chǎng)合下,鈹銅很難被取代。從價(jià)值工程的觀(guān)念看,即要考慮功能,又要考慮成本,兩者比值越大越好。離形功能再少的成本,也沒(méi)有用。

                                                                                                  本文首發(fā)來(lái)自禾聚原創(chuàng)，如有轉(zhuǎn)載請(qǐng)注明出處與作者
